型号 |
接口 | 最大工作温度 | 最高工作压力 | 尺寸 | 净重 | 流量系数 | ||||
°C | MPa | PSI | mm | g | Cv | |||||
TCC-0.5 | 1/2”NPT | 120 | 1.4 | 203 | Φ29*72 | 272 | 1.2 | |||
TCC-0.75 | 3/4”NPT | 120 | 1.4 | 203 | Φ35*80 | 318 | 1.7 | |||
TCC-1 | 1” NPT | 120 | 1.4 | 203 | Φ44*86 | 726 | 3.2 | |||
TCC-1.25 | 1-1/4”NPT | 120 | 1.4 | 203 | Φ54*119 | 1225 | 5.0 | |||
TCC-1.5 | 1-1/2”NPT | 120 | 1.4 | 203 | Φ60*119 | 1724 | 7.5 | |||
TCC-2 | 2 “NPT | 120 | 1.4 | 203 | Φ76*124 | 2540 | 14.0 | |||
1. 纯机械结构，绝对安全
2. 出水流向切换仅由温度控制，不受压力影响
3. 像水龙头一样安装简单、方便，对现有系统极易改造
4. 启闭完全自动完成，无需电力
5. 铜质阀体，防锈，防垢设计
6. 100%产品出厂测试
应用
在热水支路管线上安装“温宁”牌温度流量平衡 阀能够经济，稳定地保证热水即开即有。
工作原理
“温宁”牌温度流量平衡阀使用稳定可靠的自力式感温器，不依靠电力等能源驱动，不受系统压力的影响，仅根据感知的温度调节阀门流量。例如在热水系统 中，当流经阀门的水温低于阀门设定温度时，阀门将自动运作，增大系统流量，使水温达到阀门设定温度；当流经阀门的水温高于阀门设定温度时，阀门将自动减小系统流量，以达到阀门设定温度。如此持续不断的调节水温和流量，使各个系统支路快速、稳定地把热水输送至热水使用点，并且降低热能消耗。
设计特性
* 阀门整体不锈钢设计，两端NPT锥管内螺纹
* 铜质感温器，可更换感温器设计
安装“温宁”牌温度流量平衡阀的优势
* 避免由于使用人工调节热水系统的压力流量而选用大规格的系统循环泵，自动、可靠，经济地实现热水即开即有
* 通过减少系统热水回水管路的水温和流量波动使系统热量损失减小到最小

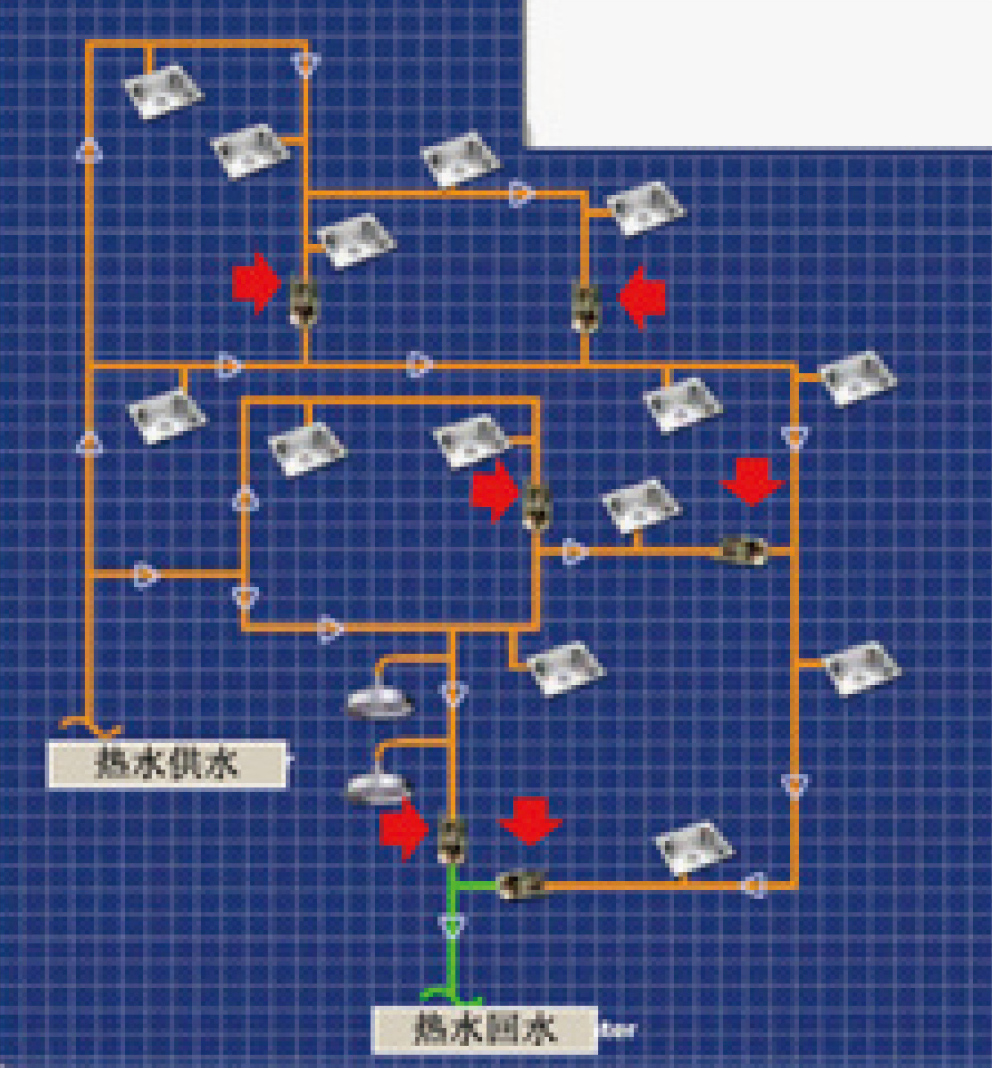

多回路水流回路示意图

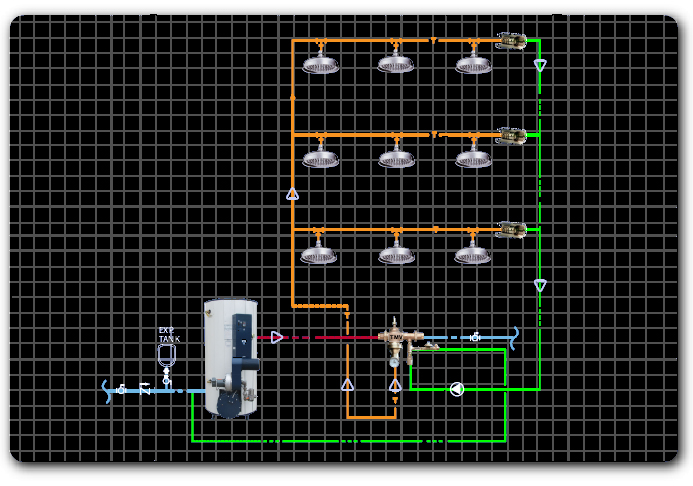

单回路热水回水示意图

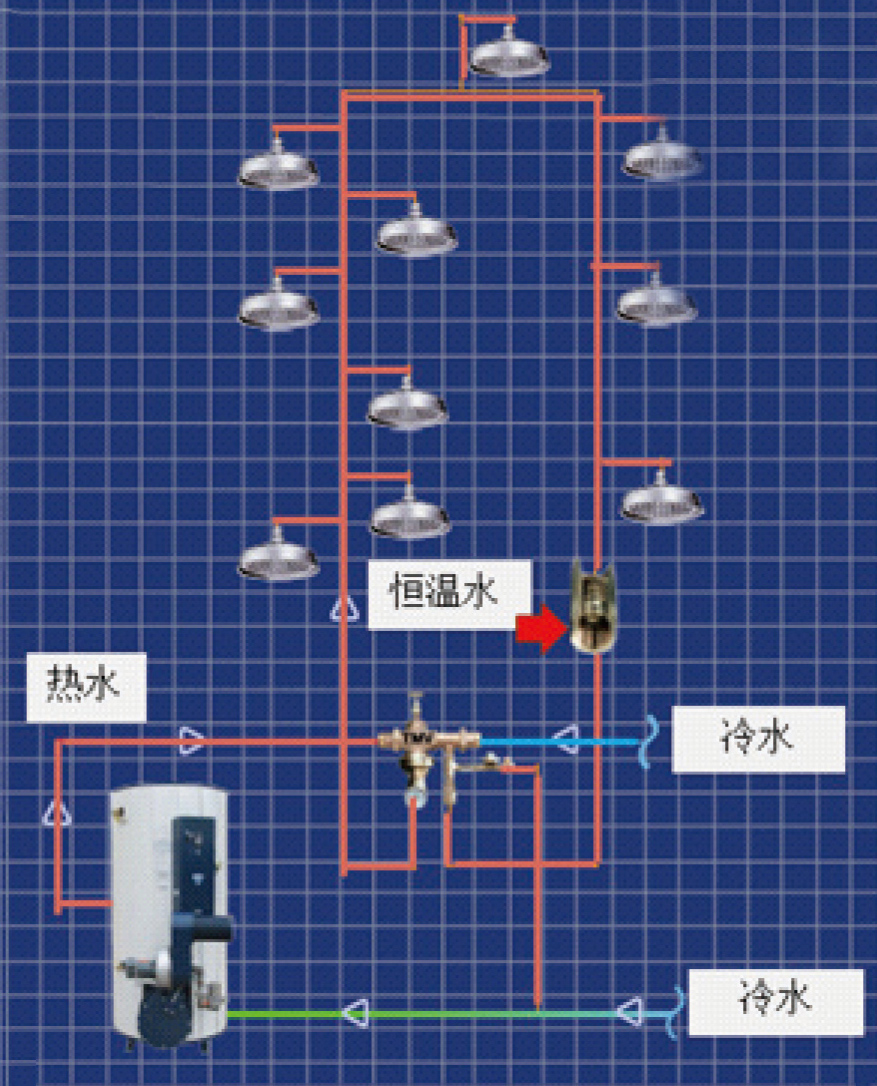

热水使用点随机分布水流示意图
阀门的选型
与系统管路尺寸相符
选择与热水系统出水温度相当的阀门设定温度
例如：
热水管线3/4”
热水系统水温45°C
选择产品型号：TCC-3/4-45
