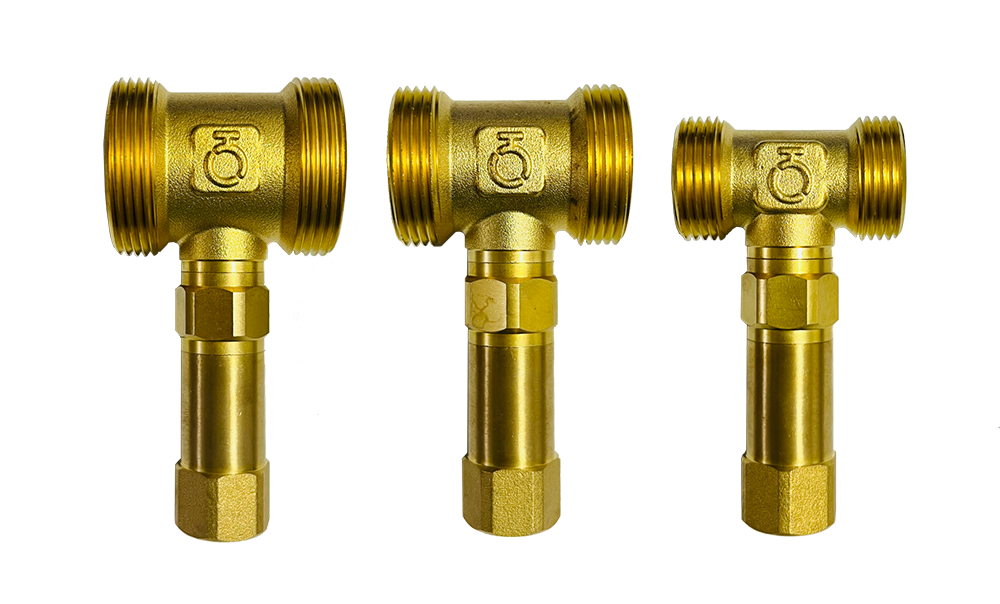

FP15GD-35-ST热泵防冻组件

描述

优势

• 内置式感温元件
• 窄温区精准控温
• 紧凑型设计 – 快速响应
• 内置自动切断旋塞，便于阀门维护
• 智能排水防冻功能
• 大流量泄压防冻机制
• 多种口径可选
• ISO9001，TUV认证

工作原理

FP15-35-ST 防冻组件，可精确感知系统水温和环境温度，在水温接近4°C时，不用电力驱动和人为干预自动滴水防冻。

应用

在热泵水系统防冻中，防冻阀可以自我判断系统运行状态，当系统意外停机，停电时适时开启防冻模式，在防冻阀感知温度接近冰点时“滴水防冻”。随着排出水温的降低，防冻阀可以自动增大排水速度，有效平衡系统中散失的热量，待水温回升后又会自动减小排水量，直至阀门关闭；在系统防冻的同时，使排水量保持最小，是一种绿色环保的防冻方式。

外形尺寸

防冻阀的安装

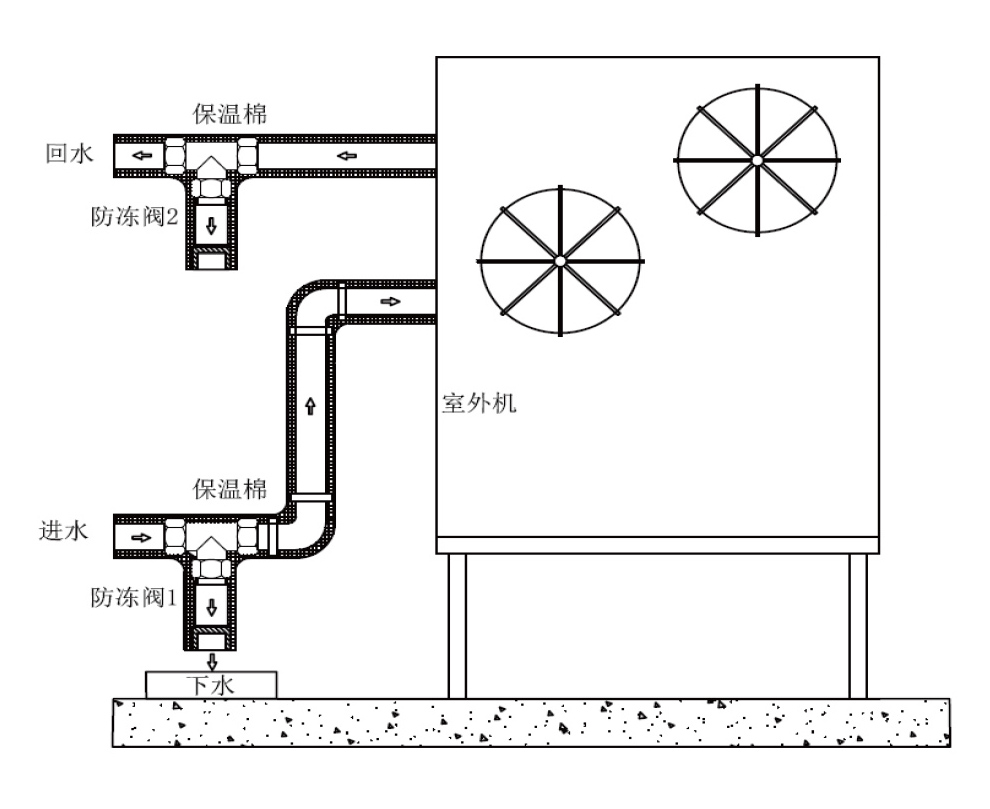

1. 建议在热泵室外换热器的两根管路（进水和回水）上均安装防冻阀（如图所示）。否则，防冻阀排水时，水系统内的负压可能导致系统防冻失败。
2. 防冻阀应竖直向下,其中与换热器进水管路相连的防冻阀应安装在管路最低端，低于换热器底部的排水嘴（如图所示）。
3. 防冻阀应安装在室外，能感知系统最低温度的位置，避免安装在热源附近，以防止防冻阀感知不到水系统中的最低温度，起不到系统防冻的作用。
4. 为降低防冻阀排水量，需对管路及防冻阀进行保温。
5. 不建议防冻阀后接排水管路，以防管路冻堵，防冻失败。（防冻阀安装前，请务必仔细阅读）

防冻阀的更换

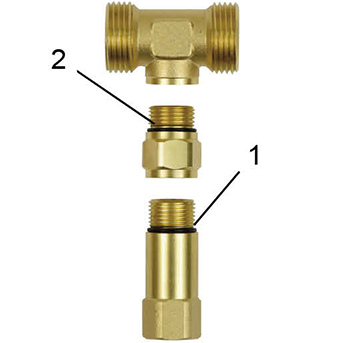

防冻阀（1）一旦失效，非常方便更换，当拆卸防冻阀时，防冻阀前端断水阀（2）将自动关闭，保证系统正常承压运行。
（如图所示）

规格参数

Product Name	Freeze Protection Valve Set	Freeze Protection Valve Set	Freeze Protection Valve Set
Model	FP15GD-35-1”-ST	FP15GD-35-1 1/4”-ST	FP15GD-35-1 1/2”-ST
Port Size	Male 1”	Male 1 1/4”	Male 1 1/2”
Brand Name	Winning	Winning	Winning
Body Material	Brass	Brass	Brass
Open/Close Temp(℃)	1~4	1~4	1~4
Working Temp(℃)	0~95	0~95	0~95
Ambient Temp(℃)	-30~65	-30~65	-30~65
Maximum Pressure(MPa)	0.6	0.6	0.6
Discharge Flow Rate(Cv)	0.6	1.0	1.0
Net Weight(g)	255.3	278.1	297.3
