TM系列回流旁通阀

温宁™TM系列回水旁通阀——适用于锅炉回水旁通及混水/分流系统。

分类： 品牌：

描述

规格参数

 Model Port Size Max. Mixing Temp. Min. Mixing Temp. Max. Pressure   ΔP Max Normal Flow Rate Bypass Flow Rate    Weight
°C °F °C °F MPa PSI Bar PSI Kv Kv g lb
TM25-37 DN25 95 203 37 98.6 1.6 232 0.5 7.5 10 15 692 1.52
TM25-45 DN25 95 203 45 113 1.6 232 0.5 7.5 10 15 692 1.52
TM25-60 DN25 95 203 60 140 1.6 232 0.5 7.5 10 15 692 1.52
TM32-37 DN32 95 203 37 98.6 1.6 232 0.5 7.5 10 15 700 1.54
TM32-45 DN32 95 203 45 113 1.6 232 0.5 7.5 10 15 700 1.54
TM32-60 DN32 95 203 60 140 1.6 232 0.5 7.5 10 15 700 1.54



  • 标准设定温度：37°C, 45°C, 60°C。
  • 提供特殊温度选项。
  • 除非另有注明，所列所有设定点均具有±3°C的容差范围。
设计特点
  • 使用管钳即可轻松安装。
  • 仅排放防止冻损所需的最小水量。
  • 仅对温度敏感。
  • 温宁™三通阀配备预设恒温控制装置，适用于多种混合工况。
  • 温宁™TM系列温控阀专为三通混水或分流应用而设计。

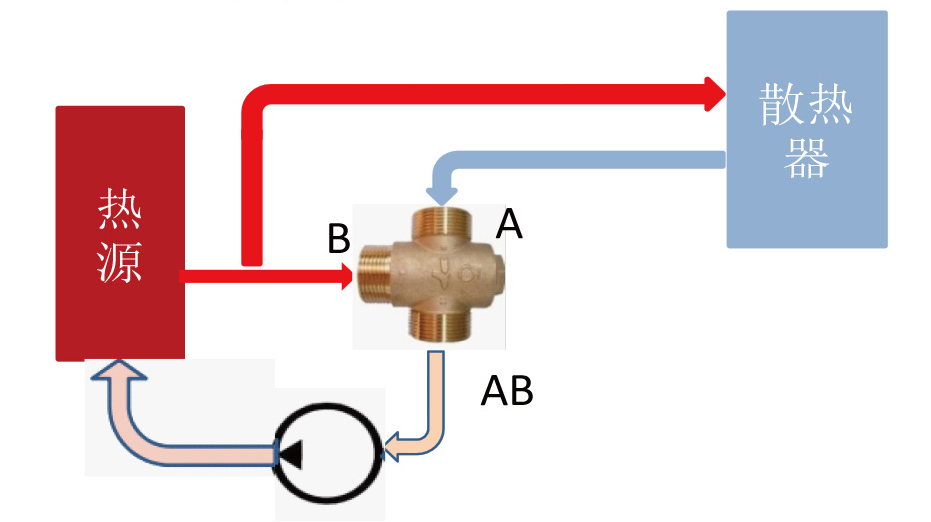

锅炉回水

热源输出的热水与散热器输出的冷水在阀中混合，提供锅炉稳定回水温度。

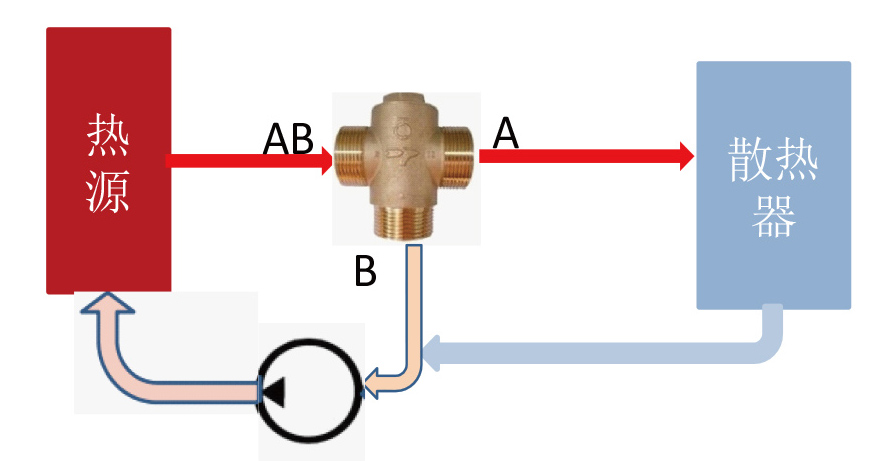

分流应用

当介质温度较低时，不经过散热器，系统可以迅速达到期望的温度。

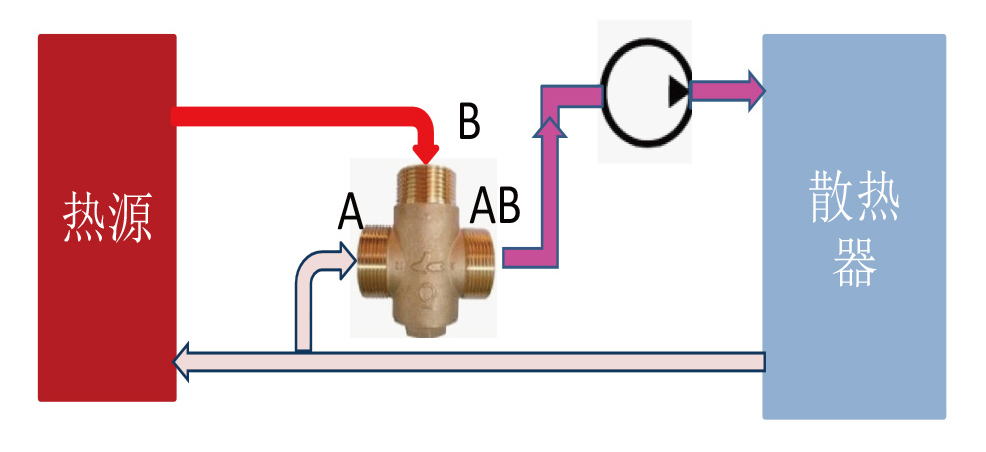

混水应用

热源输出的热水与散热器输出的冷水在阀中混合，提供散热器稳定供水温度。

功能

TM 01 和 TM 02 型号内置固定旁通；A — AB 通路的控制温度约为 45°C。建议在锅炉供水与回水之间的旁通管路上安装调节阀（参见图示）。

TM11 和 TM12 型号设计有旁通关闭功能：当混合温度约为 50°C 时，旁通（B-AB 支路）关闭；当温度降至约 42°C 时，旁通重新开启。

旁通管路中无需安装调节阀。

备注
  1. 可提供其他设定温度（如 55°C、65°C 等）。
  2. 我们的技术人员很乐意为您提供其他连接方案的建议。

其他信息

Material

Brass
