供热系统的恒温混水与分流控制
锅炉及散热系统的低温回水与温度波动控制
在常规供热系统中，冷热源（如锅炉）与末端（如散热器）之间往往存在温差需求冲突。例如，为防止锅炉结露腐蚀，回水温度需高于露点温度（通常需恒定在50°C以上）；而末端散热器可能需要较低温度的供水。
传统的电动混水系统依赖复杂的传感器与控制器，存在响应滞后及故障风险，温宁™回流旁通阀提供的是一种基于物理原理的纯机械式解决方案。
TM系列自力式三通温控阀
TM系列是一款预设型自力式三通温控阀，它利用内置感温元件（无需外部电源），直接感应介质温度变化，通过机械结构驱动阀芯，在两个出水口之间按比例调节或切换水流方向。
核心控制逻辑：
- 恒温混水控制：
将高温热源水与低温回水在阀体内按比例混合，输出恒定的中间温度，供给末端散热器或工艺设备。 - 恒温分流控制：
根据水温自动选择流向。低温时直通循环，高温时导向散热器；或在锅炉回水口实现旁通，确保进入锅炉的回水温度恒定。 - 关断保护逻辑：
阀门具备设定温度下的关断功能。以设定45°C为例，当温度升至约48°C时，高温入水支路自动关闭（B-AB支路），防止过热；降温后自动恢复。
适用领域与场景
核心应用场景：锅炉保护与散热器恒温，电锅炉、壁挂炉、热泵、太阳能等户内取暖应用。
- 锅炉回水保护系统：
在冷凝锅炉或传统锅炉系统中，作为回水温度保护阀。当回水温度过低时，切断回水直通路径，强制水流经旁通与高温供水混合，提升回水温度，防止锅炉因低温回水产生冷凝腐蚀，延长设备寿命。 - 散热器恒温供水系统：
在高温热源（如燃煤/燃气锅炉）连接低温散热器（如地暖/风机盘管）时，作为混水中心。将高温供水与低温回水混合，为末端提供恒定的低温供水（如45°C/55°C/65°C），实现热源与末端的解耦。 - 工业工艺温控：
适用于需要恒定流体温度的工业清洗、预热等环节。
技术参数
| 参数项 | TM25 系列 | TM32 系列 |
|---|---|---|
| 型号 | TM25-45 / TM25-55 / TM25-65 | TM32-45 / TM32-55 / TM32-65 |
| 通径 | DN25 (1″) | DN32 (1 1/4″) |
| 阀体材质 | 黄铜 | 黄铜 |
| 设定温度 | 45°C ±3 / 55°C ±3 / 65°C ±3 | 45°C ±3 / 55°C ±3 / 65°C ±3 |
| 最大压差 | 0.5 bar | 0.5 bar |
| 流量系数 (Kv) | 10 m³/h | 10 m³/h |
| 最高工作压力 | 1.6 MPa | 1.6 MPa |
| 最高介质温度 | 95°C | 95°C |
| 重量 | 692 g | 700 g |
系统集成逻辑

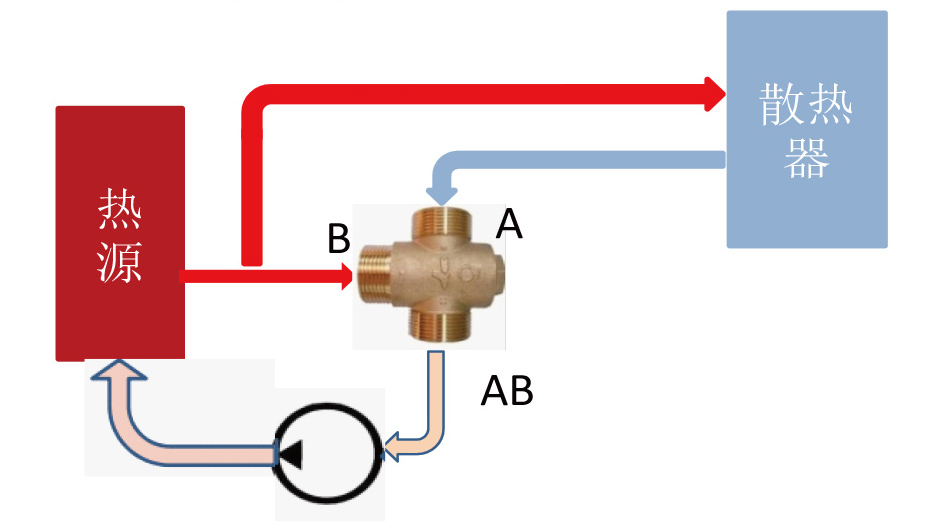

- 场景一：锅炉低温保护
- 输入： 高温供水 (B口) + 低温回水 (A口)
- 逻辑： 当混合后的回水温度低于设定值（如55°C），阀门自动调节，混入部分高温供水，提升回水温度；当温度达标，自动减少混水量。
- 输出： 恒温回水进入锅炉 (AB口)

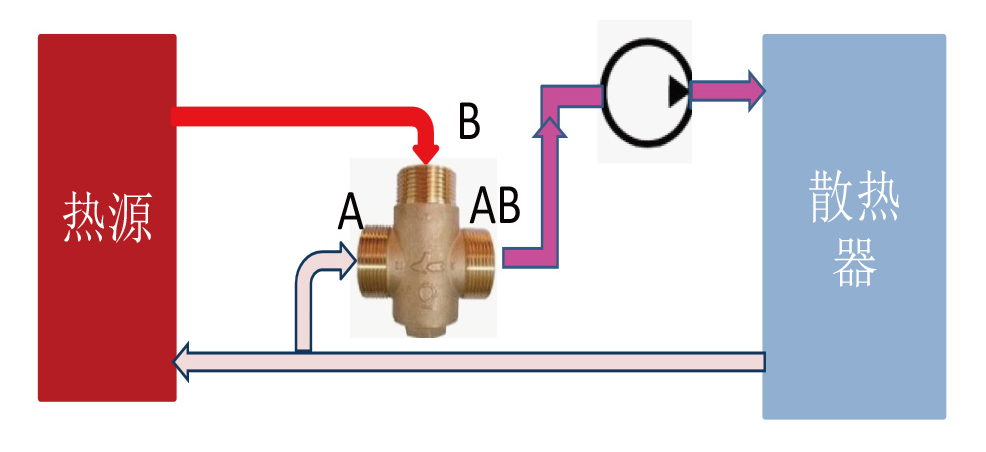

- 场景二：散热器恒温
- 输入： 高温热源 (B口) + 系统回水 (A口)
- 逻辑： 阀门根据设定温度（如45°C），自动调节高温水与回水的混合比例。
- 输出： 恒温供水输送至散热器 (AB口)

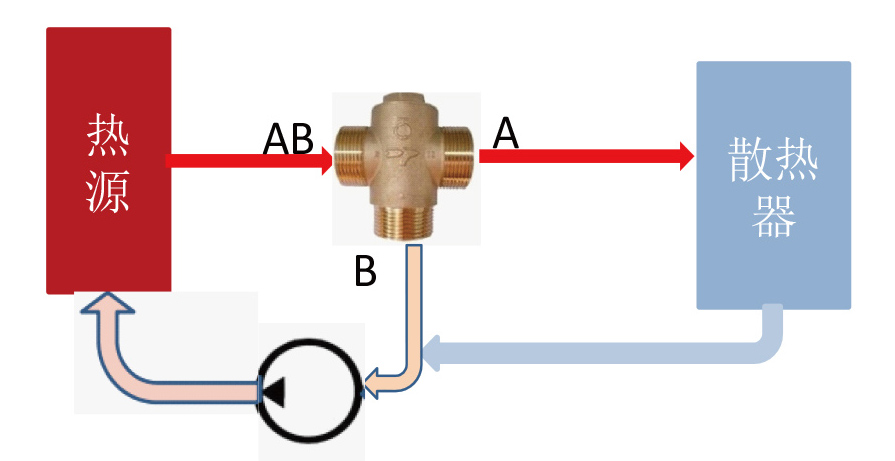

- 场景三：锅炉冷启动与快速预热
- 输入：高温热源 (AB口) + 旁通回水 (B口)
- 逻辑：阀门根据设定温度（如45°C），自动调节水流流向，热源产生的低温水流经端口AB进入阀门后，被强制导向端口B（旁通回路），直接返回热源回水口或循环泵入口；当热源出水温度上升并达到阀门设定温度时，感温元件受热膨胀，推动阀芯动作，逐渐打开端口A，关闭端口B，系统平滑过渡至正常供暖模式。
- 输出：恒温供水输送至散热器 (A口)
北京温宁温控设备有限公司，专注于流体温度控制领域的技术研发与产品制造
提供特殊设定温度定制服务，欢迎联系工程师团队洽询。
